Würth Elektronik ha ampliado su plataforma gratuita de diseño online REDEXPERT con un Selector específico de Transformadores de Corriente, que permite a los ingenieros identificar los transformadores de corriente adecuados en función de parámetros eléctricos y térmicos específicos de la aplicación.
Los transformadores de corriente se utilizan ampliamente para la medición de corriente alterna en electrónica de potencia gracias a su aislamiento galvánico, bajas pérdidas de potencia, alta inmunidad al ruido y una integración de circuito relativamente sencilla. En aplicaciones de automoción e industriales, desempeñan un papel clave en la supervisión de flujos de potencia, la protección de sistemas frente a sobrecargas y la garantía de un funcionamiento fiable en condiciones variables.

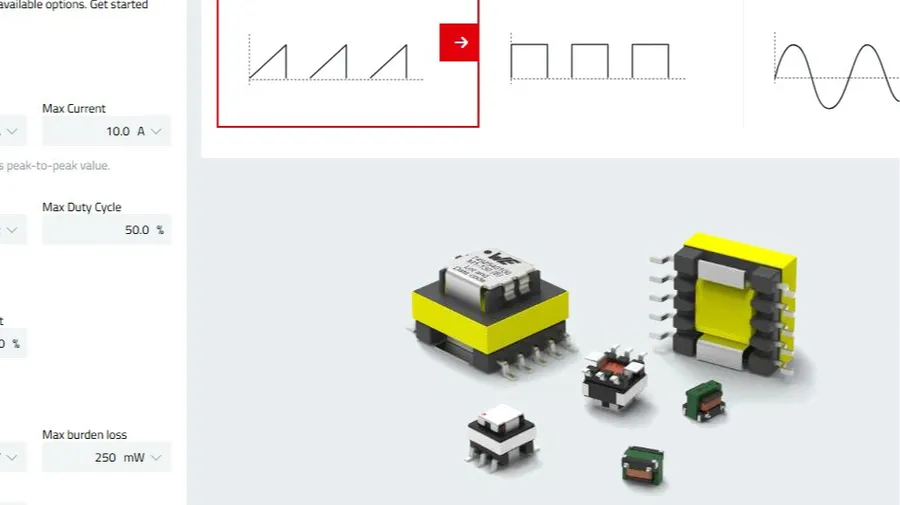

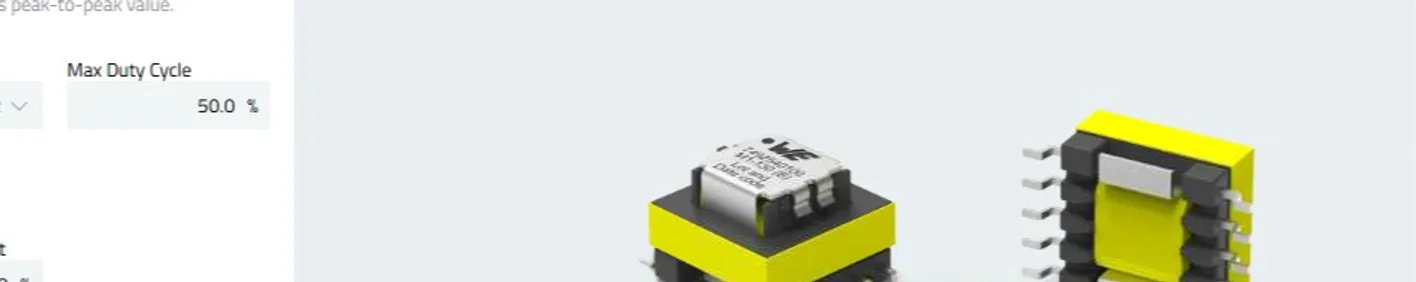

El Selector de Transformadores de Corriente permite a los usuarios definir parámetros operativos clave como el rango de corriente, la frecuencia, el tipo de señal y los límites de error aceptables. A partir de estos datos, la herramienta filtra el portafolio de productos de Würth Elektronik y presenta los componentes que cumplen los criterios.
Más allá de los datos estáticos, el selector integra capacidades de simulación. Modela el aumento de temperatura y el error de medición en función de la corriente y la frecuencia, utilizando datos procedentes de mediciones reales. Los ingenieros pueden comparar varias opciones de CST en paralelo y acceder a una visión consolidada de las características eléctricas, térmicas y de precisión de cada componente.
Este enfoque basado en simulación reduce la necesidad de realizar pruebas de prototipos que consumen mucho tiempo durante la fase de selección de componentes.
La selección de un transformador de corriente adecuado suele requerir equilibrar varias restricciones. La constante ET debe elegirse para evitar la saturación del núcleo a bajas frecuencias y corrientes elevadas. El comportamiento térmico debe mantenerse dentro de límites seguros a carga máxima. Además, la precisión de medición a lo largo del rango operativo relevante debe cumplir los requisitos de la aplicación.
Dado que las hojas de datos no pueden cubrir de forma realista todos los escenarios de uso posibles, los ingenieros a menudo necesitan evaluar varios componentes de manera experimental. Al integrar funciones de simulación y comparación, la herramienta REDEXPERT aborda esta carencia ya en la fase de diseño.
En autobuses eléctricos y vehículos comerciales, los transformadores de corriente se utilizan en aplicaciones como fuentes de alimentación conmutadas, cargadores a bordo, inversores, detección de sobrecargas, medición de energía y monitorización de corriente de alta frecuencia. A medida que los sistemas eléctricos evolucionan hacia mayores niveles de potencia y márgenes de seguridad más estrictos, la medición de corriente precisa y fiable se vuelve cada vez más crítica.
Las herramientas digitales de selección como el Selector de Transformadores de Corriente reflejan una tendencia más amplia hacia la ingeniería de componentes basada en datos, que permite ciclos de desarrollo más rápidos y un comportamiento del sistema más predecible en la electrónica de potencia para vehículos.
